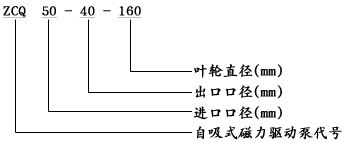

ZCQ型自吸式磁力驱动泵 产品概述 　　该泵以静密封取代动密封，使泵的过流部件处于密封状态,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四 氟石墨等材料制造，即有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，自吸高度4米。 　　该泵体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送。 　. 型号意义 结构说明 　1.泵体 　8.隔离层 　2.静环 　9.外磁钢总成 　3.动环 　10.内磁钢总成 　4.加水螺栓 　11.泵体 　5.叶轮 　12.轴套 　6.密封圈 　13.联接架 　7.隔板 　14.电机 性能参数 型  号 口径(mm) 扬程 (m) 流量 (L/min) 电机功率 (Kw) 转速 (r/min) 电压 (V) 自吸性能 (m/3分) 进口 出口 ZCQ25-20-115 25 20 15 110 1.1 2900 380 5 ZCQ32-25-115 32 25 15 110 1.1 2900 380 5 ZCQ32-25-145 32 25 25 110 1.1 2900 380 5 ZCQ40-32-132 40 32 20 180 2.2 2900 380 5 ZCQ40-32-160 40 32 32 180 4 2900 380 5 ZCQ50-40-145 50 40 25 240 4 2900 380 5 ZCQ50-40-160 50 40 32 220 4 2900 380 5 ZCQ65-50-145 65 50 25 280 5.5 2900 380 5 ZCQ65-50-160 65 50 32 450 7.5 2900 380 5 ZCQ80-65-125 80 65 20 800 7.5 2900 380 5 ZCQ80-65-160 80 65 32 800 15 2900 380 5 ZCQ100-80-160 100 80 32 1500 22 2900 380 5 注：泵体材质不锈钢(1Cr18Ni9Ti)
