  CQB-F型氟塑料磁力驱动泵

产品概述
  CQB-F氟塑料磁力泵,采用聚偏二氟乙稀制造,该材料是耐腐蚀材料,用该材料生产的磁力泵使用范围广,耐腐蚀性能强,机械强度高,不老化、无毒素分解等优点。可广泛用于化工、制药、电镀、石油、环保、稀土分离、冶炼、汽车制造中的酸洗等领域。
  CQB-F氟塑料磁力泵设计独特,无需机械轴封,不渗漏,液体过流部件选用氟塑料,陶瓷、氟橡胶等材料,泵体外壳用金属材料固定,故泵体足以承托管道的重量。

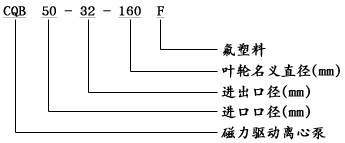

型号意义
结构说明
 1.泵体  7.内磁钢总成
 2.静环  8.轴套
 3.动环  9.泵轴
 4.叶轮  10.外磁钢总成
 5.密封垫  11.联接体
 6.隔离套
性能参数
型 号
流量
(m3/h)
扬程
(m)
汽蚀作量
(m)
转速
(r/min)
口径(mm)
使用温度
(℃)
电压
(V)
进口
出口
CQB16-12-18F
1.8
8
6
2900
Φ16
Φ12
<80
220/380
CQB20-14-100F
3
12
6
2900
Φ20
Φ14
<80
220/380
CQB32-25-125F
3.2
20
5
2900
Φ32
Φ20
<80
380
CQB40-32-115F
6.3
15
6
2900
Φ40
Φ32
<80
380
CQB40-32-145F
6.3
25
5
2900
Φ40
Φ32
<80
380
CQB50-40-125F
12.5
20
3.5
2900
Φ50
Φ40
<80
380
CQB50-40-160F
12.5
32
3.5
2900
Φ50
Φ40
<80
380
CQB65-50-125F
25
20
4
2900
Φ65
Φ50
<80
380
CQB65-50-160F
25
32
4
2900
Φ65
Φ50
<100
380
CQB80-65-125F
50
20
4
2900
Φ80
Φ65
<100
380
CQB80-65-160F
50
32
4
2900
Φ80
Φ65
<100
380
CQB100-80-125F
100
20
4
2900
Φ100
Φ80
<100
380
CQB100-80-160F
100
32
4
2900
Φ100
Φ80
<100
380
